Ten tekst wyjaśnia, jak działa kolejowy semafor, dlaczego jest kluczowy dla bezpieczeństwa ruchu i jak odczytuje się najważniejsze sygnały spotykane przy torach. Pokazuję też, czym różni się urządzenie wysokie od karzełkowego, co oznacza sygnał wątpliwy i gdzie najłatwiej o pomyłkę. To praktyczny przewodnik dla osób, które chcą lepiej rozumieć kolej, także podczas podróży po Śląsku.
Najważniejsze rzeczy, które trzeba wiedzieć o sygnałach przy torze
- Sygnalizator kolejowy nie jest dodatkiem do infrastruktury, tylko jednym z podstawowych narzędzi sterowania ruchem pociągów.
- Najważniejszy sygnał zatrzymania to czerwone światło, a zielone zwykle oznacza zgodę na jazdę z największą dozwoloną prędkością.
- W polskich przepisach istnieją różne odmiany urządzeń: wysokie, karzełkowe, półsamoczynne i samoczynne.
- Przy ograniczonej widoczności obowiązują te same obrazy sygnałowe, a sygnał nieczytelny trzeba traktować bardzo ostrożnie.
- Nie każdy „zielony” oznacza pełny komfort jazdy bez ograniczeń, bo część sygnałów informuje o tym, co czeka za chwilę na następnym urządzeniu.
- Na gęstej sieci, takiej jak śląska, sygnalizacja szczególnie dobrze pokazuje, jak precyzyjnie działa kolej w tle codziennych podróży.
Jak ten system porządkuje ruch pociągów
W praktyce patrzę na kolejowy sygnalizator jak na język bezpieczeństwa: nie mówi on „ładnie” ani „ogólnie”, tylko bardzo konkretnie reguluje, czy skład może jechać, z jaką prędkością i czego ma się spodziewać dalej. To ważne zwłaszcza tam, gdzie kilka pociągów korzysta z tych samych torów, a decyzja o wjeździe na odcinek musi być powiązana z zajętością następnych fragmentów linii.
W polskiej sieci taki system działa razem z blokadą liniową, przebiegami, zwrotnicami i zależnościami między urządzeniami. Dzięki temu maszynista nie podejmuje decyzji „na oko”, tylko jedzie według informacji podanej przy torze. Na dużych węzłach kolejowych ta logika jest szczególnie widoczna, bo tam jeden błąd organizacyjny mógłby natychmiast sparaliżować ruch.
Jak podaje PKP PLK, sygnalizatory pociągowe obejmują nie tylko urządzenia wjazdowe i wyjazdowe, ale też tarcze ostrzegawcze, sygnalizatory powtarzające i sygnału zastępczego. To dobrze pokazuje, że cały system jest szerszy niż pojedyncze światło przy torze. Następna sekcja rozkłada ten kod na najważniejsze sygnały, które najłatwiej rozpoznać w terenie.
Jak odczytuje się najważniejsze sygnały
Najprościej zacząć od kilku podstawowych obrazów. W dokumentach technicznych pojawia się ich więcej, ale w codziennym rozumieniu ruchu kolejowego to właśnie te znaki robią największą różnicę. Poniżej zestawiam najważniejsze sygnały w sposób, który pomaga szybko połączyć kolor, znaczenie i skutek dla jazdy.
| Sygnał | Co oznacza | Jak trzeba go rozumieć |
|---|---|---|
| S1 | Jedno czerwone światło ciągłe | Zatrzymanie pociągu i manewrów przed urządzeniem |
| S2 | Jedno zielone światło ciągłe | Jazda z największą dozwoloną prędkością dla danego odcinka |
| S3 | Jedno zielone światło migające | Jazda z największą prędkością, ale z informacją o sytuacji dalej na szlaku |
| S4 | Jedno pomarańczowe światło migające | Jazda z najwyższą prędkością dozwoloną, z zapowiedzią ograniczenia na następnym urządzeniu |
| S5 | Jedno pomarańczowe światło ciągłe | Na następnym sygnalizatorze pojawi się stop |
To, co dla pasażera wygląda jak prosta kolorowa lampa, dla maszynisty jest już pełną decyzją ruchową. Zielone nie zawsze oznacza „jedź bez żadnych zastrzeżeń”, bo sygnał może też informować o ograniczeniu lub zatrzymaniu, które czeka za chwilę. Właśnie dlatego warto patrzeć nie na sam kolor, ale na cały układ i jego konsekwencje.
Z czego składa się urządzenie i jakie ma odmiany

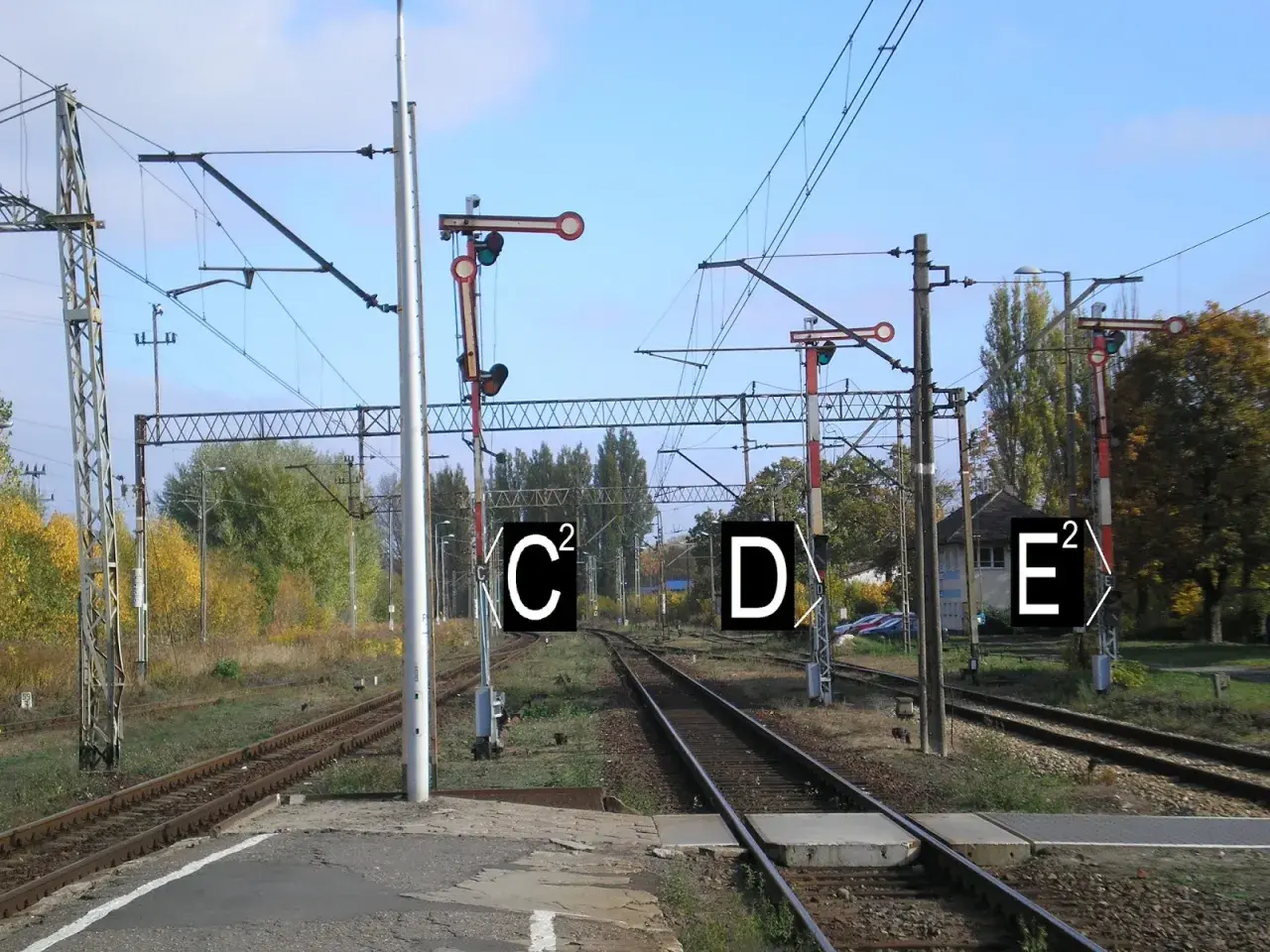

W nowoczesnej kolei nie ma jednego uniwersalnego rozwiązania. Urządzenie może być wysokie, zamontowane na maszcie, albo karzełkowe, czyli ustawione niżej, zwykle na podstawie. Może być też zawieszone obok toru lub nad torem, jeśli układ stacji albo widoczność wymaga innego rozwiązania.
W praktyce różnice konstrukcyjne są ważne nie po to, żeby „ładnie wyglądało”, ale po to, żeby sygnał był dobrze widoczny z kabiny i nie ginął w gąszczu torów, sieci trakcyjnej czy peronowych zabudowań. Na liniach samoczynnych maszty bywają białe, a na półsamoczynnych czerwono-białe. To drobny szczegół, ale dobrze pokazuje, że nawet kolor masztu ma swoją funkcję informacyjną.
Warto też rozróżnić urządzenia pociągowe i manewrowe. Pierwsze prowadzą ruch składów na szlaku i w obrębie posterunków, drugie służą do jazd manewrowych na stacjach i zapleczach. Dla pasażera to często niewidoczna granica, ale dla obsługi ruchu to dwa różne języki sygnałowe. Następny temat jest jeszcze ważniejszy, bo dotyczy sytuacji, w której sygnał przestaje być czytelny.
Co oznacza sygnał wątpliwy i dlaczego nie wolno go zgadywać
Najbardziej praktyczna zasada brzmi prosto: jeśli sygnał jest nieczytelny, niepełny albo świateł brakuje, nie wolno interpretować go „na własną rękę”. W instrukcji PLK sygnał wątpliwy lub brak świateł na urządzeniu świetlnym oznacza co do zasady zatrzymanie. To rozsądne, bo kolej nie działa na domysłach, tylko na jednoznacznych komunikatach.
Ta zasada ma jeszcze jeden wymiar. W warunkach ograniczonej widoczności, na przykład we mgle lub przy silnych opadach, nocne obrazy sygnałowe stosuje się także za dnia. Dzięki temu system zachowuje czytelność niezależnie od pogody, ale jednocześnie wymaga od obsługi pełnej dyscypliny. Tu nie ma miejsca na „mniej więcej” ani na szybkie założenia.
Z mojej perspektywy to właśnie ten fragment pracy kolei najlepiej pokazuje, dlaczego bezpieczeństwo ruchu opiera się na precyzji. Jeden niepewny sygnał może zmienić decyzję o zatrzymaniu całego składu, ale to nadal lepsze niż ryzykowne przejazdowe zgadywanie. Po tym łatwiej zrozumieć najczęstsze błędy obserwatorów i początkujących pasjonatów kolei.
Najczęstsze pomyłki przy obserwacji sygnałów
Jeśli ktoś dopiero zaczyna przyglądać się kolei, zwykle myli nie sam kolor, ale kontekst. To właśnie kontekst robi największą różnicę. Najczęściej widzę cztery pomyłki:
- Mylenie sygnalizatora głównego z tarczą ostrzegawczą, która nie daje jeszcze zgody na jazdę, tylko zapowiada sytuację przed następnym urządzeniem.
- Założenie, że zielony zawsze oznacza pełną swobodę, choć część sygnałów informuje o ograniczeniu prędkości albo o warunkach na kolejnym odcinku.
- Patrzenie tylko na jeden punkt przy torze, bez uwzględnienia całego ciągu sygnałów i zależności między nimi.
- Przekonanie, że czerwone światło „liczy się” dopiero po minięciu słupa, podczas gdy w ruchu kolejowym zatrzymanie obowiązuje przed urządzeniem.
Jest jeszcze jedna częsta pułapka: ludzie zakładają, że wszystkie sygnały są identyczne na każdej linii. Tymczasem rozwiązania zależą od typu posterunku, prędkości maksymalnej na danym odcinku i układu infrastruktury. Dlatego kolejarz nie „czyta” światła w oderwaniu od reszty systemu. To prowadzi już bezpośrednio do praktycznego wniosku dla podróżnych i osób oglądających ruch pociągów z bliska.
Co warto zapamiętać podczas podróży przez śląski węzeł kolejowy
Na Śląsku kolei po prostu widać więcej niż gdzie indziej: gęsta sieć połączeń, liczne stacje i częste przesiadki sprawiają, że ruch jest intensywny, a sygnalizacja pracuje w tle niemal bez przerwy. Dla pasażera najważniejsze jest jednak coś prostszego niż sam odczyt świateł: obserwacja tablic, komunikatów głosowych i zachowanie uwagi przy zmianach peronu lub toru.
Jeżeli interesujesz się koleją turystycznie, sygnały przy torach warto traktować jak element krajobrazu technicznego. Pokazują, jak bardzo uporządkowany jest ruch nawet wtedy, gdy z zewnątrz wygląda to na zwykłe przejazdy pociągów jeden za drugim. Na dobrze obciążonych liniach, takich jak te obsługujące aglomerację śląską, ta dyscyplina jest widoczna szczególnie wyraźnie.
Najbardziej użyteczna wiedza jest tu zaskakująco prosta: czerwone zatrzymuje, zielone zwykle zezwala na jazdę, a każdy niejasny obraz trzeba traktować z najwyższą ostrożnością. Reszta to już konsekwentnie zbudowany system zależności, który pozwala pociągom poruszać się szybko, ale bez chaosu. Jeśli będziesz obserwować infrastrukturę kolejową podczas następnej podróży po regionie, zobaczysz w niej nie dekorację, tylko bardzo precyzyjny mechanizm bezpieczeństwa.
