Na kolei jeden niewielki element na dachu potrafi zdecydować o tym, czy skład jedzie płynnie, czy traci zasilanie. Pantograf co to w praktyce? To odbierak prądu, który utrzymuje kontakt z siecią trakcyjną i zasila elektryczny układ napędowy pociągu. Poniżej wyjaśniam jego budowę, zasadę działania, najczęstsze problemy i to, co warto o nim wiedzieć, jeśli podróżujesz po polskich trasach, także na Śląsku.
Najważniejsze fakty o pantografie w pociągu
- Pantograf to urządzenie na dachu pojazdu elektrycznego, które pobiera prąd z górnej sieci trakcyjnej.
- Jego zadaniem jest utrzymanie stabilnego styku ze ślizgaczem i przewodem jezdnym.
- W Polsce to codzienny element eksploatacji, bo wiele linii działa w systemie 3 kV DC.
- Najczęściej spotyka się pantografy jednoramienne i nożycowe, a wybór zależy od typu pojazdu i warunków ruchu.
- Na działanie pantografu wpływają m.in. zużycie nakładek, oblodzenie, geometria sieci i prawidłowy docisk.
- Gdy pantograf pracuje źle, skutki zwykle widać od razu: iskrzenie, spadek mocy albo opóźnienia całego pociągu.
Co to jest pantograf w pociągu

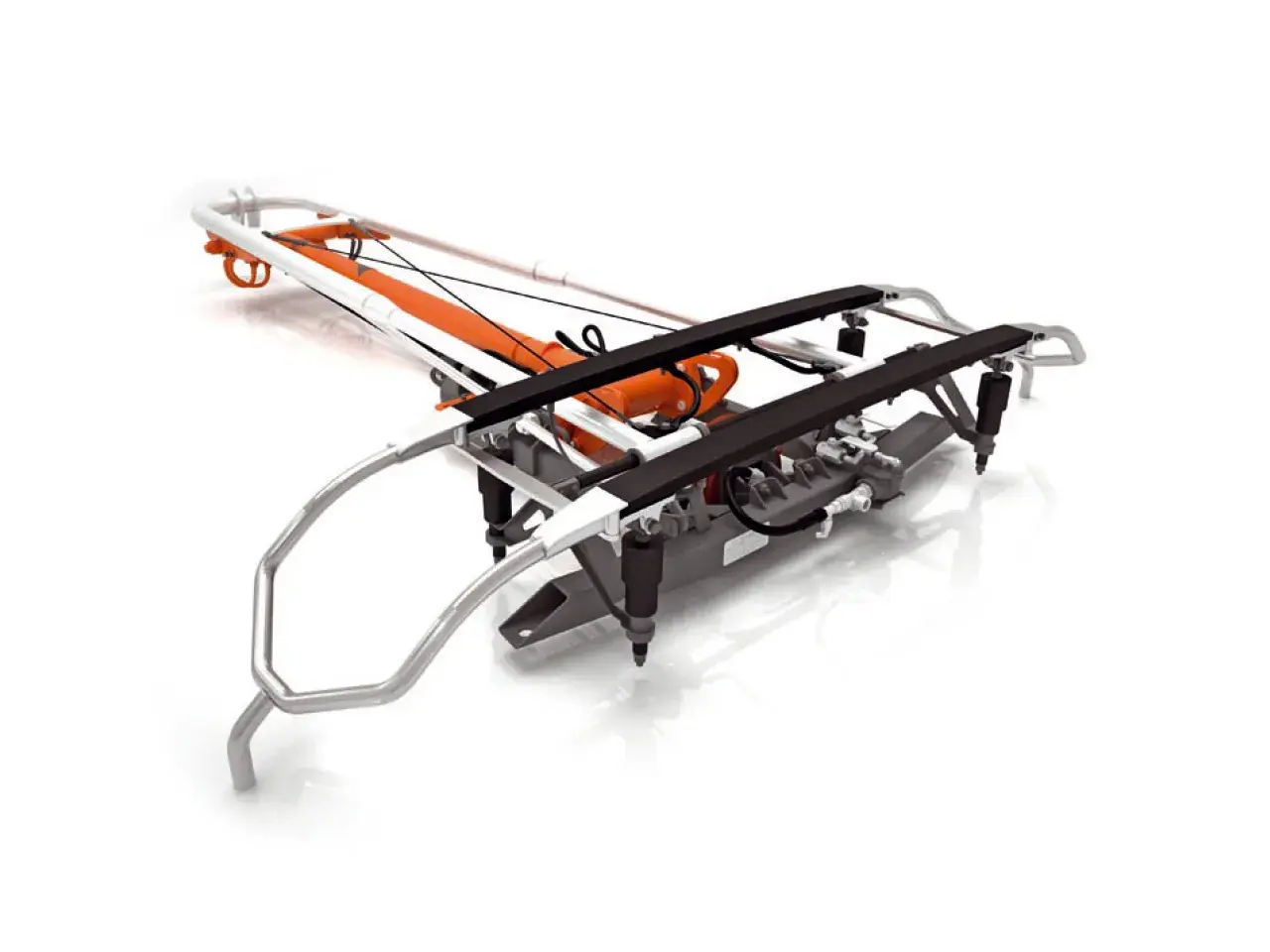

Pantograf to odbierak prądu montowany na dachu pojazdu elektrycznego. W kolejowym znaczeniu nie chodzi o przyrząd kreślarski, tylko o element, który pobiera energię z sieci trakcyjnej i przekazuje ją do układu zasilania pociągu. Bez niego skład elektryczny po prostu nie ruszy, bo nie ma skąd wziąć prądu.
W praktyce pantograf spotkasz w lokomotywach, elektrycznych zespołach trakcyjnych i części pojazdów wielosystemowych. W pociągach spalinowych nie jest potrzebny, a w hybrydowych jego rola zależy od tego, z jakiego źródła akurat korzysta pojazd. Dlatego to nie jest „dodatek” do dachu, tylko jeden z kluczowych elementów całego układu napędowego.
Jak opisuje PKN, pantograf składa się z kilku podstawowych części: podstawy, układu działania, ramy przegubowej i ślizgacza. To właśnie ta konstrukcja pozwala utrzymać kontakt z przewodem nad torem mimo drgań, zmian wysokości i prędkości jazdy. Skoro wiadomo już, czym jest, warto zobaczyć, jak pracuje w codziennym ruchu.
Jak działa pantograf i sieć trakcyjna
Pantograf współpracuje z siecią trakcyjną, czyli układem przewodów zawieszonych nad torami. Gdy pojazd jedzie, pantograf jest uniesiony i dociska ślizgacz do przewodu jezdnego. W ten sposób energia elektryczna trafia do układu trakcyjnego i zasila silniki, elektronikę oraz wszystkie systemy pomocnicze pociągu.
W konstrukcji pantografu ważny jest nie tylko sam styk, ale też to, jak równomiernie jest on utrzymywany. Zwykle odpowiada za to układ sprężynowy albo pneumatyczny, który podnosi i opuszcza odbierak oraz pilnuje właściwego docisku. Jeśli docisk jest zbyt mały, pojawia się iskrzenie. Jeśli zbyt duży, rośnie zużycie nakładek i przewodu jezdnego.
- Ślizgacz to górna część pantografu, która przesuwa się po przewodzie jezdnym.
- Nakładki stykowe to wymienne elementy ślizgacza, które przyjmują największe zużycie.
- Rama przegubowa odpowiada za podnoszenie i stabilizację całej konstrukcji.
- Sieć trakcyjna to nie jeden drut, ale cały system przewodów, zawieszeń i punktów zasilania.
W praktyce najlepiej działa układ, którego kontakt z przewodem jest stały i spokojny. To właśnie dlatego dobrze ustawiony pantograf prawie nie zwraca na siebie uwagi z wnętrza wagonu. Gdy kontakt zaczyna się pogarszać, problem widać od razu na punktualności i komforcie jazdy.
Dlaczego sprawny pantograf decyduje o punktualności i bezpieczeństwie
Na papierze pantograf jest tylko jednym z wielu podzespołów, ale w ruchu kolejowym to element krytyczny. Jeśli przestaje poprawnie odbierać prąd, pociąg może stracić napęd, wejść w tryb awaryjny albo zatrzymać się na szlaku. Na liniach o dużym natężeniu ruchu, zwłaszcza w aglomeracjach, jedna taka awaria potrafi rozlać się na cały rozkład.
W Polsce kolej elektryczna opiera się głównie na sieci 3 kV DC, więc pantograf jest codziennym narzędziem pracy taboru, a nie techniczną ciekawostką. Właśnie dlatego tak dużo uwagi poświęca się jego utrzymaniu, pomiarom i próbom przed dopuszczeniem pojazdu do ruchu. Jak podaje PKN, normy obejmują badania wykonywane zarówno przed eksploatacją, jak i w jej trakcie, bo tu nie ma miejsca na przypadek.
Z perspektywy pasażera najważniejsze jest jedno: sprawny pantograf oznacza mniej nieplanowanych postojów, mniej iskrzenia i bardziej przewidywalną jazdę. To szczególnie istotne na trasach regionalnych i aglomeracyjnych, gdzie pociągi kursują często, a każdy problem techniczny szybko wpływa na kolejne kursy. Tę różnicę najlepiej widać wtedy, gdy porówna się różne konstrukcje pantografów.
Jakie rodzaje pantografów spotyka się w kolejowych pojazdach
Nie ma jednego uniwersalnego modelu, który pasowałby do każdego pociągu. Konstrukcja pantografu zależy od prędkości pojazdu, rodzaju sieci, masy dachu, wymagań utrzymaniowych i charakteru trasy. W praktyce najczęściej spotyka się dwa podstawowe typy, a trzeci obejmuje rozwiązania specjalne.
| Typ pantografu | Gdzie występuje | Co daje | Ograniczenia |
|---|---|---|---|
| Jednoramienny | Nowoczesne składy pasażerskie i część lokomotyw | Jest lżejszy, ma mniejszy opór powietrza i dobrze pracuje przy wyższych prędkościach | Wymaga precyzyjnego utrzymania i dobrej geometrii sieci |
| Nożycowy | Starsze lokomotywy i część pojazdów utrzymaniowych | Jest prosty, odporny i dobrze znany warsztatom | Cięższy, bardziej hałaśliwy i mniej korzystny aerodynamicznie |
| Specjalny lub wielosystemowy | Pojazdy transgraniczne, metro, kolej lekka lub tabor o niestandardowych wymaganiach | Może być dopasowany do konkretnej sieci i warunków pracy | Nie jest tak uniwersalny jak rozwiązania klasyczne |
Wybór konstrukcji nie wynika z mody, tylko z kompromisu między masą, stabilnością, prędkością i kosztami utrzymania. Gdy patrzę na współczesny tabor, widzę wyraźnie, że przewagę zdobywają lżejsze i lepiej kontrolowane rozwiązania jednoramienne. To jednak nie znaczy, że starsze modele są gorsze z definicji, bo w określonych warunkach nadal potrafią pracować bardzo solidnie.
Co najczęściej psuje pracę pantografu
Najczęstsze problemy nie biorą się z „wielkiej awarii”, tylko z drobnych rzeczy, które nakładają się na siebie. Zużyte nakładki stykowe, oblodzenie, źle ustawiony docisk, zabrudzony przewód jezdny albo nierówna geometria sieci potrafią szybko pogorszyć pracę całego układu. W praktyce objawia się to hałasem, iskrzeniem albo chwilową utratą poboru prądu.
| Objaw | Co może oznaczać | Dlaczego to ważne |
|---|---|---|
| Iskrzenie przy ruszaniu | Słabszy styk, zużyta nakładka albo zanieczyszczony przewód | Zwiększa zużycie i może prowadzić do dalszych uszkodzeń |
| Głośna praca i drgania | Problemy z geometrią sieci lub z elementami pantografu | Obniża komfort i przyspiesza zużycie całego układu |
| Spadek mocy lub przerwy w zasilaniu | Zły docisk, oblodzenie, uszkodzenie kontaktu | Pociąg może zwolnić albo wejść w tryb awaryjny |
| Nadmierne nagrzewanie | Długotrwały słaby styk i łuk elektryczny | Grozi poważniejszym uszkodzeniem ślizgacza i sieci |
W dobrze utrzymanym taborze takie zdarzenia nie powinny być codziennością. Jeśli jednak system wykryje nieprawidłowość, nowoczesne pojazdy potrafią automatycznie odłączyć albo opuścić pantograf, żeby nie pogłębiać szkody. To rozwiązanie jest praktyczne, bo chroni zarówno pojazd, jak i sieć trakcyjną. A z punktu widzenia podróżnego najważniejsze jest zrozumienie, że nie każdy przestój oznacza poważną awarię.
Co pasażer zauważa podczas jazdy elektrykiem
Jadąc pociągiem, zwykle nie oglądasz pantografu bezpośrednio, ale jego pracę łatwo odczytać po zachowaniu składu. Krótkie iskrzenie przy ruszaniu może się zdarzyć, zwłaszcza przy trudniejszych warunkach pogodowych, ale powtarzające się łuki elektryczne nie są czymś normalnym. To sygnał, że kontakt z siecią nie jest idealny.
Na trasach elektrycznych spotkasz też momenty, w których pociąg jedzie bez poboru mocy albo z opuszczonym pantografem. Zwykle chodzi o odcinki bez napięcia, strefy przejściowe albo procedury techniczne. Dla pasażera wygląda to czasem nietypowo, ale dla załogi jest to standardowa część pracy pojazdu.
- Krótkie iskrzenie może się zdarzyć, ale nie powinno się powtarzać bez przerwy.
- Wyraźny spadek mocy często oznacza problem z poborem energii, a nie z samym silnikiem.
- Opuszczony pantograf nie zawsze jest awarią, czasem wynika z procedury lub odcinka bez napięcia.
- Głośny trzask lub nagły postój to sygnał, by poczekać na komunikaty załogi i nie zgadywać przyczyny.
Na Śląsku, gdzie ruch regionalny i aglomeracyjny jest intensywny, takie niuanse mają znaczenie większe niż gdziekolwiek indziej. Jeden problem techniczny może opóźnić kilka kolejnych kursów, dlatego dobrze utrzymany odbierak prądu przekłada się nie tylko na wygodę jazdy, ale też na rytm całej sieci. To prowadzi już do ostatniej rzeczy, którą warto zapamiętać z perspektywy zwykłej podróży.
Dlaczego ten niewielki element mówi dużo o całej kolei
Patrząc na pantograf, widzę bardzo praktyczne streszczenie działania kolei elektrycznej: mechanika, elektryka i utrzymanie muszą zadziałać jednocześnie. Jeśli jeden z tych elementów zawiedzie, pociąg szybko traci przewagę, jaką daje napęd elektryczny, czyli szybkie przyspieszenie, ciszę i przewidywalność rozkładu.
Dlatego podczas podróży po elektrycznych trasach warto zwracać uwagę nie tylko na sam skład, ale też na to, jak zachowuje się na styku z infrastrukturą. Dobrze działający pantograf nie rzuca się w oczy i właśnie o to chodzi. Gdy pracuje poprawnie, po prostu pozwala pociągowi robić to, do czego został stworzony: jechać sprawnie, bez zbędnych przerw i bez technicznego spektaklu na dachu.
Jeśli więc następnym razem zobaczysz pociąg ruszający spod peronu w Katowicach, Gliwicach czy w innej części regionu, łatwiej odczytasz, co dzieje się nad wagonami. To właśnie pantograf, choć mały i zwykle niezauważalny, decyduje o tym, czy cała reszta działa tak, jak powinna.
